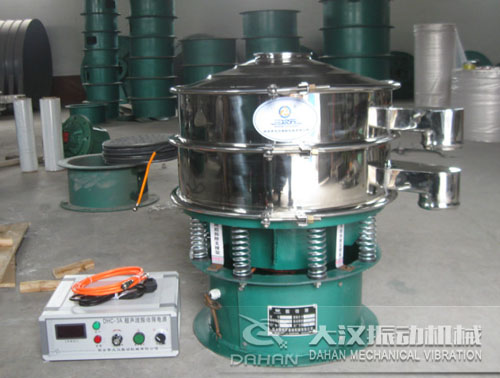

超聲波振動篩比一般的振動篩多了一套超聲波裝置，主要由超聲波振動篩電源、超聲波振動篩換能器、共振器、HF連接電纜組成。超聲波振動篩電源產生的高頻電通過換能器轉換成高頻正弦形式的縱向振蕩波，這些振蕩波傳到共振器上使共振器產生共振，然后由共振器將振動均勻傳輸至篩面。篩網上的物料在做低頻三次元振動的同時，疊加上超聲波振動，既可防止網孔堵塞，又可提高篩分產量和精度。
超聲波振動篩換能器是壓電換能器的一種，它由壓蓋、壓電陶瓷、電極片、輻射頭、預應力螺釘以及絕緣套管組成，壓電陶瓷圓盤換能器采用厚度方向極化的PZT-5壓電材料制成Cymbal陣列接收器由8～16只Cymbal換能器、兩個金屬圓環和橡膠墊圈組成。壓電陶瓷圓盤換能器用作基本的超聲波換能器，由它發射和接收超聲波信號；Cymbal陣列接收器位于圓盤式壓電換能器之上，作為超聲波接收器，用于接收圓盤換能器頻帶之外的多普勒回波信號。 換能器現廣泛應用于各種各樣振動篩設備篩網上，使振動篩設備由以前的機械振動加進超聲振動，分料更細致、均勻、快捷，特別適用于細粉料的篩分。
篩分能力和更高的篩分精度，實現高精度篩分，篩分精度可大幅提高，產量可提高0.5-10倍。
有效防止篩網堵塞，真正解決強吸附性、易團聚、高靜電、輕比重物料的篩分難題。 保證所篩分物料的特性不變
DDS數字信號輸入，實時掃頻監測諧振頻率實現頻率自動跟蹤。
特殊設計的換能器能量轉換效率高。 24小時連續工作，控制電源和換能器不需降溫。
換能器與篩網采用螺扣連接，便于拆裝、清潔。
電源/信號發生器：
型號SF-250 功率輸出:150W 頻率:32-36KHZ
凈重：3 公斤 脈沖器：0.1S-10S
壓電變頻能量轉換器：CV33，PZT鋯鈦酸鉛壓電陶瓷
直徑：38mm 長度： 75mm 重量：300g
電纜長度：300cm
電源：220V/50HZ
篩網規格：篩面直徑：Φ300-1200mm，篩分顆粒直徑：10-100微米
1、網架沒有負載即網架沒有繃網的時候，請勿打開超聲波振動篩電源。否則，容易造成電源過流和網架及換能器的損壞。
2、在工作狀態下的換能器一定要上緊，不能有粉塵進入超聲波換能器里邊，如果不小心有粉塵進入換能器里邊了，則會導致換能器燒壞。
3、電壓一定要穩定，如果電壓忽高忽低導致超聲波發生器不穩，則會導致換能器燒壞。
4、超聲波振動篩不能長時間的在大于額定電流的狀態下運行，如果長時間在大于額定電流的狀態運行的話，則會燒壞換能器。
5、超聲波電源上的換能器一定得是與之相匹配的，如果使用了沒有經過測試不能有效的匹配在一起超聲波發生器的話，則會導致換能器燒壞。
