超聲波振動篩網架

產品介紹

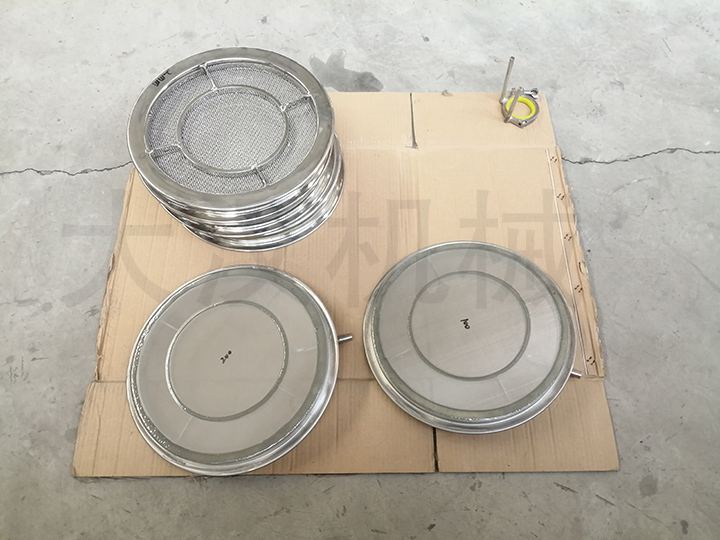

超聲波振動篩網架也叫P型網架，該網架是超聲波振動篩篩網的骨架，起到支撐和固定篩網的作用，同時也是超聲波電源系統中超聲波發生器（振頭）的受力部件。它采用特制雙環結構，經過測量和設計它將充分發揮超聲波功效，并把振幅均勻的傳導到這個篩網面上，使超聲波能量在整個篩網網面工作。

超聲波振動篩網架材質為304不銹鋼，厚度為3mm，焊接工藝需氬弧焊，焊接完成后需將焊接點完全打磨，篩框圓周直徑不得誤差0.2mm。

超聲波振動篩網架特點：

1、篩分25μm的粉粒，能過濾10μm的液體。

2、篩分精度可提高1―70%，產量可提高0.5―10倍. 2)不需要橡膠球清網，杜絕橡膠磨損引起的再污染。

3、真正解決強吸附性、易團聚、高靜電、輕比重物料的篩分難題。

4、保證所篩分物料的特性不變。

5、分離式結構，具有共振環，效果好，篩網壽命長。

6、有效防止篩網堵塞，難篩分的物料也幾乎不會堵塞網孔。能夠控制較窄的粒度范圍。

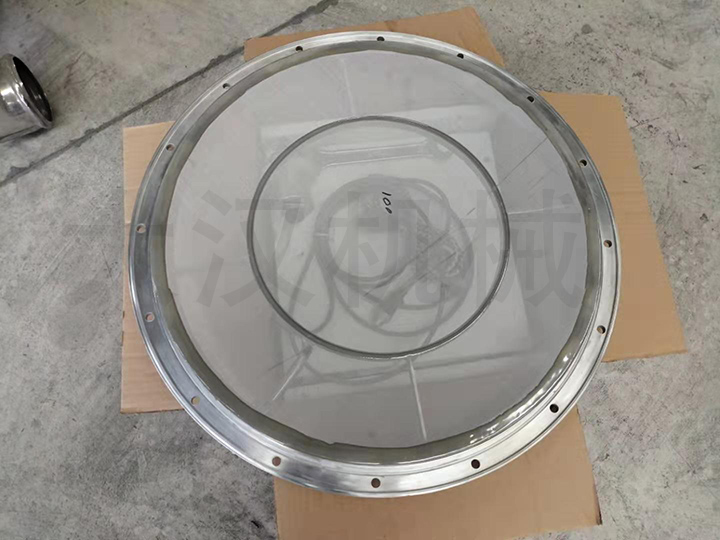

7、粘接式篩網固定網架，無污染，無死角，受力均勻，更換方便。

超聲波振動篩網架更換步驟

一、無繃網工具換網方法：

1、將超聲波振動篩網架清潔干凈，把將要涂膠的粘結面用砂紙打毛，最后用干凈的軟布蘸丙酮將粘結面擦凈；

2、把安裝的篩網平放在潔凈的臺面上，把網架放在篩網上，注意網架方向，裝換能器的位置向上；

3、把超出網架的篩網從網架的邊緣處向上卷起來并拉緊，用瞬干膠（502膠即可）將卷起來的篩網點粘在網架的背面，使篩網平整的繃緊在網架上；

4、將密封膠圈裝在網架上；

5、將網架裝在篩機上，壓好上框，鎖緊束環，（在擰緊束環螺母的同時用橡膠錘均勻敲擊束環四周使力量分布均勻），用上框把篩網壓緊在網架上；

6、在粘結面上均勻的涂膠，涂膠的同時用手指輕輕的扣住篩網，使膠分散均勻，大約等30分鐘在涂膠一遍，待膠完全干透即可使用。

二、繃網工具換網方法：

1、將網架清潔干凈，用干凈的軟布蘸丙酮將粘結面擦凈；

2、把繃網環平鋪在潔凈的臺面上，把要安裝的篩網放在篩網環上，鎖緊卡箍，使篩網平整的繃在繃網環上；

3、將網架支于一懸空處；

4、用KD-504A二合一膠水混合充分后，均勻連續的涂在網架上；

5、把繃網環平穩的放在網架上（注意：上網的那面繃網環朝下放在網架之上），將壓塊螺絲均勻平穩的上于繃網環周圍，使周圍受力均勻，使網架上的膠滲透于篩網之上，待膠完全干透（在恒溫的環境下，需要固干12小時）；

6、先松掉壓塊螺絲后，將繃網環上的鎖緊卡箍松開，拿下繃網環后，即可使用。
